MERGULHADOR PROFISSIONAL
INFORMAÇÕES RELEVANTES SOBRE ATIVIDADES DE MERGULHO COMERCIAL
NO BRASIL.
MERGULHADOR COMERCIAL
MERGULHADOR PROFISSIONAL
INFORMAÇÕES RELEVANTES SOBRE ATIVIDADES DE MERGULHO COMERCIAL
NO BRASIL.
MERGULHADOR COMERCIAL
Quando vamos até o fundo do mar, descobrimos que ali jamais poderíamos viver sozinhos. Então levamos mais alguém. E esta pessoa, chamada de dupla, companheiro ou simplesmente amigo, passa a ser importante para nós. Porque, além de poder salvar nossa vida, passa a compartilhar tudo que vimos e sentimos. E em duplas, passamos a ter equipes, e estas passam a ser cada vez maiores e mais unidas.
E assim entendemos que somos todos velhos amigos mesmo que não nos conheçamos. E esse elo que nos une é maior que todos os outros que já encontramos. E isso faz com que nós mais do que amigos, sejamos irmãos. Faz de nós, mergulhadores.
AOS PIONEIROS MARK V "MÁXIMO RESPEITO"
Grato a todo desenvolvimento do mergulho pelos pioneiros.
Escafandro de mergulho Mark V foi usado pela Marinha dos EUA para mergulho em alto mar e salvamento de 1916 até o início da década de 1980. Projetado para operações de mergulho intensivas e para fornecer a máxima proteção física, o Mark V permitiu que os mergulhadores trabalhassem em profundidades muito mais profundas do que era possível anteriormente. Com seu icônico capacete de cobre, o Mark V é o mais conhecido e reconhecível dos sistemas de mergulho da Marinha.
Na atualidades usamos equipamentos, bem mais leves e tecnológicos .
DIREITO E DEVERES
NORMA REGULAMENTADORA 15 MTE
2.6 Dos Deveres dos Mergulhadores.
2.6.1 Será de responsabilidade do mergulhador:
a) portar, obrigatoriamente, o seu Livro de Registro do Mergulhador - LRM;
b) apresentar o LRM, sempre que solicitado pelo órgão competente, empregador, contratante ou supervisor;
c) providenciar os registros referentes a todas as operações de mergulho em que tenha tomado parte, tão breve quanto possível, respondendo legalmente pelas anotações efetuadas;
d) informar ao supervisor de mergulho se está fisicamente inapto ou se há qualquer outra razão pela qual não possa ser submetido a condição hiperbárica;
e) guardar os seus LRM, por um período mínimo de 5 (cinco) anos, a contar da data do último registro;
f) cumprir as regras de segurança e demais dispositivos deste item;
g) comunicar ao supervisor as irregularidades observadas durante a operação de mergulho;
h) apresentar-se para exame médico, quando determinado pelo empregador;
i) assegurar-se, antes do início da operação, de que os equipamentos individuais fornecidos pelo empregador estejam em perfeitas condições de funcionamento.
2.3 Das obrigações do empregador.
2.3.1 Será de responsabilidade do empregador:
a) garantir que todas as operações de mergulho obedeçam a este item;
b) manter disponível, para as equipes de mergulho, nos locais de trabalho, manuais de operação completos, equipamentos e tabelas de descompressão adequadas;
c) indicar por escrito os integrantes da equipe e suas funções;
d) comunicar, imediatamente, à Delegacia do Trabalho Marítimo da região, através de relatório circunstanciado, os acidentes ou situações de risco ocorridos durante a operação de mergulho;
e) exigir que os atestados médicos dos mergulhadores estejam atualizados;
f) garantir que as inspeções de saúde sejam conduzidas de acordo com as disposições do subitem 2.9 e propiciar condições adequadas à realização dos exames médico-ocupacionais;
g) garantir a aplicação do programa médico aos seus mergulhadores, bem como assegurar comunicações eficientes e meios para, em caso de acidente, prover o transporte rápido de médico qualificado para o local da operação;
h) fornecer à equipe de mergulho as provisões, roupas de trabalho e equipamentos, inclusive os de proteção individual, necessários à condução segura das operações planejadas;
i) assegurar que os equipamentos estejam em perfeitas condições de funcionamento e tenham os seus certificados de garantia dentro do prazo de validade;
j) prover os meios para assegurar o cumprimento dos procedimentos normais e de emergência, necessários à segurança da operação de mergulho, bem como à integridade física das pessoas nela envolvida;
l) fornecer, imediatamente, aos órgãos competentes, todas as informações a respeito das operações, equipamentos de mergulho e pessoal envolvidos, quando solicitadas;
m) timbrar e assinar os livros de registro dos mergulhadores, referentes às operações de mergulho em que os mesmos tenham participado;
n) guardar os Registros das Operações de Mergulho - ROM e outros julgados necessários, por um período mínimo de 5 (cinco) anos, a contar da data de sua realização; o) providenciar, para as equipes, condições adequadas de alojamento, alimentação e transporte.
2.5 Das Obrigações do Supervisor de Mergulho.
2.5.1 Será de responsabilidade do supervisor de mergulho:
a) assumir o controle direto da operação para a qual foi indicado;
b) só permitir que a operação de mergulho seja conduzida dentro do prescrito no presente item;
c) assinar o livro de registro de cada mergulhador participante da operação;
d) não mergulhar durante a operação de mergulho, quando atuando como supervisor;
e) só permitir que tomem parte na operação pessoas legalmente qualificadas e em condições para o trabalho;
f) decidir com os outros supervisores, quando dois ou mais supervisores forem indicados para uma operação, os períodos da responsabilidade de cada um;
g) efetuar e preservar os registros especificados no subitem 2.12;
h) estabelecer, com o comandante da embarcação ou responsável pela plataforma de mergulho, as medidas necessárias ao bom andamento e à segurança da operação de mergulho, antes do seu início;
i) requisitar a presença do médico qualificado no local da operação de mergulho, nos casos em que haja necessidade de tratamento médico especializado;
j) não permitir a operação de mergulho se não houver, no local, os equipamentos normais e de emergência adequados e em quantidade suficiente para sua condução segura;
l) comunicar ao empregador, dentro do menor prazo possível, todos os acidentes ou todas as situações de riscos, ocorridos durante a operação, inclusive as informações individuais encaminhadas pelos mergulhadores.
ATUALIZAÇÃO Portaria MTP n.º 806, de 13 de abril de 2022
recomenda sempre verificar a ultima atualização .
disponível no site do Ministério do Trabalho e Emprego (www.gov.br)
No Mesmo canal podem serem feitas denuncias de irregularidades nas condições de trabalho em desacordo com
a nr 15 do mte.
MITOS DE SUPERSALÁRIOS
cuidados com inverdades sobre salários como são publicadas inverdades nas mídias sociais em relação a super salários que não existem na profissão de mergulhador raso comercial.
REGULADORES SEGUNDO ESTÁGIO
REGULADOR 455 BALANCEADO
REGULADOR 455 BALANCEADO
REGULADOR 455 BALANCEADO
O Regulador Balanceado 455 é um regulador todo em aço inoxidável de design equilibrado que oferece um desempenho respiratório geral muito maior do que o regulador SuperFlow® e SuperFlow® 350 não balanceado
135-150 p.s.i.g. (9,3-10,3 bar)
Diâmetro da tubulação 1''
REGULADOR SUPERFLOW 350
REGULADOR 455 BALANCEADO
REGULADOR 455 BALANCEADO
Embora os sistemas reguladores em todos os capacetes Kirby Morgan sejam simples e altamente confiáveis, a resistência respiratória aumentará se o regulador de demanda em seu capacete não for mantido ou ajustado corretamente. O regulador de demanda deve receber manutenção regular para garantir o melhor desempenho possível.
135-150 p.s.i.g. (9,3-10,3 bar)
Diâmetro da tubulação 1''
REGULADOR SUPER FLOW
REGULADOR 455 BALANCEADO
REGULADOR SUPERFLOW 450 BALANCEADO
Embora os sistemas reguladores em todos os capacetes Kirby Morgan sejam simples e altamente confiáveis, a resistência respiratória aumentará se o regulador de demanda em seu capacete não for mantido ou ajustado corretamente. O regulador de demanda deve receber manutenção regular para garantir o melhor desempenho possível.
135-150 p.s.i.g. (9,3-10,3 bar)
Diâmetro da tubulação 7/8''
REGULADOR SUPERFLOW 450 BALANCEADO
SISTEMA DE EXAUSTÃO DIAMOND KM RECLAIM
REGULADOR SUPERFLOW 450 BALANCEADO
O SuperFlow ® 450 tem um design de entrada balanceado e, assim como o SuperFlow ® 350, possui um tubo respiratório de entrada com diâmetro interno de 22 mm. A principal diferença entre os dois reguladores é que o SuperFlow ® 450 proporciona um nível ligeiramente superior de desempenho respiratório a uma determinada pressão de fornecimento e pode fornecer o mesmo desempenho que o SuperFlow ® 350 com pressões de fornecimento ligeiramente mais baixa.
135-150 p.s.i.g. (9,3-10,3 bar)
Diâmetro da tubulação 1''
Não está mais em produção.
REGULADOR BALANCEADO REX
SISTEMA DE EXAUSTÃO DIAMOND KM RECLAIM
SISTEMA DE EXAUSTÃO DIAMOND KM RECLAIM
O regulador REX ® é um regulador balanceado todo em aço inoxidável, com uma cobertura externa durável feita de um composto de borracha especial e quimicamente resistente. Atualmente está disponível nos capacetes KM 47 e KM 77.
135-140 p.s.i.g.
SISTEMA DE EXAUSTÃO DIAMOND KM RECLAIM
SISTEMA DE EXAUSTÃO DIAMOND KM RECLAIM
SISTEMA DE EXAUSTÃO DIAMOND KM RECLAIM
Conjunto de escapamento de KM DIAMOND
Regulador de dois estágios que controla e direciona o gás exalado. A remoção e substituição rápidas são possíveis com acesso claro a todos os fixadores
SISTEMA DE EXAUSTÃO DIVEX RECLAIM
SISTEMA DE EXAUSTÃO DIVEX RECLAIM
SISTEMA DE EXAUSTÃO DIVEX RECLAIM
Ultra Flow Jewel 601 Helio Recuperação de gases
Conjunto de escapamento de gases.
DIVEX possui autorização da kirby morgan
para a intervenção na estrutura dos capacetes
SL17B/SL17C Convertendo os mesmo para o sistema de reaproveitamento de gases.
SISTEMA DE EXAUSTÃO DRASS RECLAIM
SISTEMA DE EXAUSTÃO DIVEX RECLAIM
SISTEMA DE EXAUSTÃO DIVEX RECLAIM
Recuperação de gases
Conjunto de escapamento de gases.
REGULADOR DIN
REGULADOR YOKE
REGULADOR YOKE
DIN (um acrônimo de Deutsche Industrie Norm) difere por ser uma abertura roscada que parafusa diretamente na válvula do cilindro. Em um regulador DIN, o o-ring é incorporado no primeiro estágio, em vez de ficar na válvula.
REGULADOR YOKE
REGULADOR YOKE
REGULADOR YOKE
YOKE também conhecido como um estilo de braçadeira, o o-ring é exposto na válvula do cilindro. O primeiro estágio tem então uma abertura que se conecta a este o-ring exposto, e um pino que rosqueia na parte de trás da válvula do cilindro para mantê-lo no lugar. O regulador fica selado quando é pressurizado, ligando o cilindro.
CILINDROS
REGULADOR YOKE
TORNEIRA DIN
Cilindros no mergulho comercial
são utilizado apenas como reservatório de ar de emergência comumente encontramos
com os volumes S80 11L e S40 6,8L.
peso do S80.
Cilindro de 6.8 e 7.5 litros = 190 kgf/cm2 (2698 psi); -Cilindro de 11 litros = 180 kgf/cm2 (2556 psi);
TORNEIRA DIN
TORNEIRA INTERCAMBIAVEL
TORNEIRA DIN
DIN sempre se atentar para o padrão de rosca da torneira em sua grande parte NPSM 3/4 14 .
é recomendado que respeite o padrão de rosca da torneira e as pressões de trabalho da toneria e cilindros de mergulho.
TORNEIRA YOKE
TORNEIRA INTERCAMBIAVEL
TORNEIRA INTERCAMBIAVEL
YOKE sempre se atentar para o padrão de rosca da torneira em sua grande parte NPSM 3/4 14 .
TORNEIRA INTERCAMBIAVEL
TORNEIRA INTERCAMBIAVEL
TORNEIRA INTERCAMBIAVEL
Podendo ser utilizada no Padrão DIN ou YOKE
Embora não haja uma maneira de mudar o primeiro estágio em si para DIN, adaptar uma válvula de cilindro DIN para uso com um primeiro estágio YOKE é muito simples. Você simplesmente precisa parafusar em um pequeno adaptador para mudar a válvula para uma válvula de yoke. Esta é uma pequena peça com um o-ring exposto que rosca na válvula do cilindro. Se você optar por uma configuração de regulador yoke , sempre vale a pena carregar um desses pequenos adaptadores e uma chave allen com seu equipamento – eles são extremamente acessíveis e ocupam muito pouco espaço .
CONSOLE DE MERGULHO
CONSOLE DE MERGULHO
CONSOLE DE MERGULHO
2 Reguladores 2º estagio 01 regulador DIN e console com um manômetro .
COLETE EQUILIBRADOR
CONSOLE DE MERGULHO
CONSOLE DE MERGULHO
Normalmente chamado de colete ou BC (Bouyancy Compensator), devido ao formato do modelo tradicional ser parecido com um colete de roupa. Sua principal função, é dar equilíbrio ao mergulhador de forma que este, tenha uma flutuabilidade neutra, sem ficar subindo ou descendo devido ao pouco ou excesso de lastro.
CORPETE
CONSOLE DE MERGULHO
PORTA PARA COLETE EQUILIBRADOR
Arnês, Harness, corpete, cinto suspensório de mergulho.
PORTA PARA COLETE EQUILIBRADOR
PORTA PARA COLETE EQUILIBRADOR
PORTA PARA COLETE EQUILIBRADOR
Porta inferior do side block
para instalação da tomada de ar
para inflar o colete equilibrador.
sempre usar com o restritor
de fluxo.
de acordo com o manual kirby morgan.
Foto extraida do manual kirby morgan.
RESTRITOR DE FLUXO
PORTA PARA COLETE EQUILIBRADOR
RESTRITOR DE FLUXO
A porta do inflador do bloco lateral destina-se apenas a compensadores de flutuabilidade - NÃO UTILIZAR ferramentas pneumáticas. Ao usar a porta do insuflador de baixa pressão do bloco lateral, apenas mangueiras e conexões de boa qualidade devem ser usadas e devem incorporar um restritor de fluxo em linha para reduzir o fluxo de gás em caso de falha da mangueira. Qualquer falha de mangueira ou montagem neste arranjo sujeitará o mergulhador a uma diminuição do fornecimento de ar
ROUPA MERGULHO
PORTA PARA COLETE EQUILIBRADOR
RESTRITOR DE FLUXO
Roupas de mergulho em sua grande
maioria são fabricadas em sua grande maioria
em material sintético chamado
de Neoprene não é recomendado para
mergulhos em aguas contaminadas.
SISTEMA DE VÍDEO CCTV
SISTEMA DE VÍDEO CCTV
SISTEMA DE VÍDEO CCTV
Sistema de gravação em vídeo CCTV
de toda operação, onde a equipe de
superfície e o supervisor pode acompanhar
toda a manobra executada no fundo.
RÁDIO COMUNICADOR
SISTEMA DE VÍDEO CCTV
SISTEMA DE VÍDEO CCTV
São utilizados como principal meio
de comunicação entre o mergulhador
no fundo e o supervisor na superfície.
AMCOM III AMRON.
UMBILICAL
SISTEMA DE VÍDEO CCTV
PAINÉL DE AR
Os Umbilicais é por onde é
enviado o ar comprimido ou mistura
respiratória para o mergulhador.
os umbilicais normalmente são
compostos de uma linha de ar comprimido outras
de circuitos elétricos 12v/24 para alimentação
de câmeras ,lanternas e fonia
todos estes itens ficam instalados no capacete de mergulho.
PAINÉL DE AR
CÂMARA HIPERBÁRICA
PAINÉL DE AR
Painéis de de controle de ar
São responsáveis pela distribuição e ajuste da pressão fornecida de acordo com a profundidade de trabalho e no painel normalmente é recomendado que possuam analisadores de qualidade do ar e sensores de baixa pressão
ficam instalados em controles de mergulho
o supervisor de mergulho é responsável
pela operação do painel.
COMPRESSOR DE AR
CÂMARA HIPERBÁRICA
CÂMARA HIPERBÁRICA
Compressores são empregados no mergulho para
captação do ar atmosférico comprimindo o mesmo e armazenando em um reservatório de ar
para disponibilizar o ar na pressão ideal de acordo com a profundidade. o mesmo é enviado para o mergulhador através de um umbilical (mangueira de ar).
CÂMARA HIPERBÁRICA
CÂMARA HIPERBÁRICA
CÂMARA HIPERBÁRICA
Vasos de pressão de ocupação humana
a mesma é usada para mergulhos programados com descompressão
ou em tratamento de alguma doença descompressiva do mergulho.
toda frente de mergulho deve possui uma
camara hiperbarica de acordo com a normam 222.
SKID DE AR GARRAFAS
REGULADORA DE AR PRESSURE-TECH
REGULADORA DE AR TESCOM
Em grande parte os skids (Conjunto de garrafas 50l de alta pressão 200bar ) são empregados como fonte de ar de emergência em caso de falha do compressor principal de mergulho. O sistema é composto por garrafas de alta pressão interligadas e uma reguladora para reduzir a pressão para patamares de pressão que atendem o trabalho de mergulho comercial.
REGULADORA DE AR TESCOM
REGULADORA DE AR PRESSURE-TECH
REGULADORA DE AR TESCOM
A marca mais utilizada é a TESCOM 44-1300 é um regulador redutor de pressão de alta pressão e alto fluxo (Coeficiente de vazão =0,8 & 2,0) que oferece design de válvula de ventilação e equilíbrio automáticos.
Ideal para respirar ar e regular mistura de gases especiais para habitats ou sinos de mergulho, normalmente integrados em um painel de controle.
REGULADORA DE AR PRESSURE-TECH
REGULADORA DE AR PRESSURE-TECH
REGULADORA DE AR PRESSURE-TECH
Reguladores de alta pressão para aplicação em mergulho profissional são reguladoras de alta demanda de ar (VAZÃO) e alto desempenho.
sua principal função é reduzir a pressão e fornecer ar comprimido com alto desempenho e vazão.
são reguladoras a pistão.
MF301 PRESSURE-TECH.

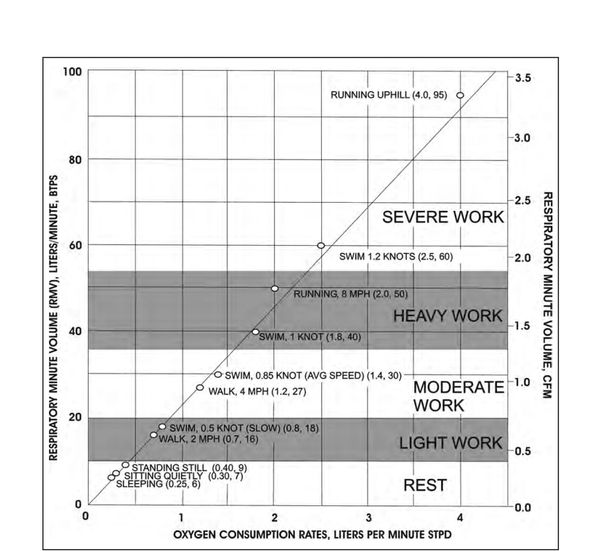

VOLUME RESPIRATÓRIO POR MINUTO
U.S NAVY MANUAL
KIRBY MORGAN MANUAL
KIRBY MORGAN MANUAL
CHAPTER 3 — Underwater Physiology and Diving Disorders Change A 3-13
Ao contrário do consumo de oxigênio, a quantidade de gás que um mergulhador inala é dependente da profundidade. Na superfície, um mergulhador nadando a 0,5 nó inala 20 l/min de gás. Um cilindro SCUBA contendo 71,2 pés cúbicos padrão (scf) de ar (aproximadamente 2.000 litros padrão) dura aproximadamente 100 minutos. Aos 33 fsw, o mergulhador ainda inala 20 l/min na BTPS, mas o gás é duas vezes mais denso; Assim, a inalação seria de aproximadamente 40 L/min padrão e o cilindro duraria apenas metade do tempo, ou 50 minutos. Em três atmosferas, o mesmo cilindro duraria apenas um terço do tempo que na superfície.
KIRBY MORGAN MANUAL
KIRBY MORGAN MANUAL
KIRBY MORGAN MANUAL
1.1 Taxas de trabalho do mergulhador
A taxa de trabalho do mergulhador, também conhecida como volume minuto respiratório (RMV), é basicamente o quão duro o mergulhador respira. À medida que o exercício físico do mergulhador aumenta, aumenta também a taxa de ventilação. O treinamento adequado ensina o mergulhador a nunca empurrar a taxa de trabalho além da respiração normal e laboriosa. (Isso está na faixa de 30-50 RMV). Para colocar as coisas em perspectiva, trabalho pesado para uma pessoa fisicamente apta: Nadar em um nó é cerca de 38 RMV Correr a 8 milhas por hora é cerca de 50 RMV Uma vez que o mergulhador atinge 55 RMV, ele está entrando na faixa extrema. Muitos mergulhadores aptos podem fazer 75 RMV por um a dois minutos desde que o esforço resistido de inalação do sistema respiratório não seja muito acima .
A taxa de trabalho dos mergulhadores nunca deve ser tão pesada que o mergulhador não possa manter uma simples conversa com o topside. Quando a taxa de trabalho entra na faixa moderadamente pesada a pesada de 40-50 RMV, o mergulhador precisa desacelerar! Trabalhar a ponto de ser excessivamente enrolado deve ser evitado a todo custo!
SERÁ QUE PODE? SIM, E ESTÁ ESCRITO!!!!
ORAL NASAL
VALVULA NÃO RETORNO
VALVULA NÃO RETORNO
Posicionamento correto de instalação
do diafragma de acordo com o manual
Kirby Morgan.
disponível na galeria de downloads.
VALVULA NÃO RETORNO
VALVULA NÃO RETORNO
VALVULA NÃO RETORNO
válvula não retorno de capacetes kirby morgan
instaladas no side block. vista explodida de todos seus componentes.
SUPORTE PARA LENTES
VALVULA NÃO RETORNO
POSICIONAMENTO INCORRETO
Suporte para lentes de óculos kirby morgan
compatível com oral nasal novo.
POSICIONAMENTO INCORRETO
POSICIONAMENTO INCORRETO
POSICIONAMENTO INCORRETO
imagens extraidas do manual
kirby morgan demostrando o posicionamento
correto da pastilha com o diafragma.
SIDE BLOCK
POSICIONAMENTO INCORRETO
LAVAGEM DO KIT FONIA
modelos de side block , bloco lateral em
latão cromado e bloco lateral em inox.
LAVAGEM DO KIT FONIA
POSICIONAMENTO INCORRETO
LAVAGEM DO KIT FONIA
Dive Lab Recomenda a limpeza com
solução detergente das pastilhas de fonia.
